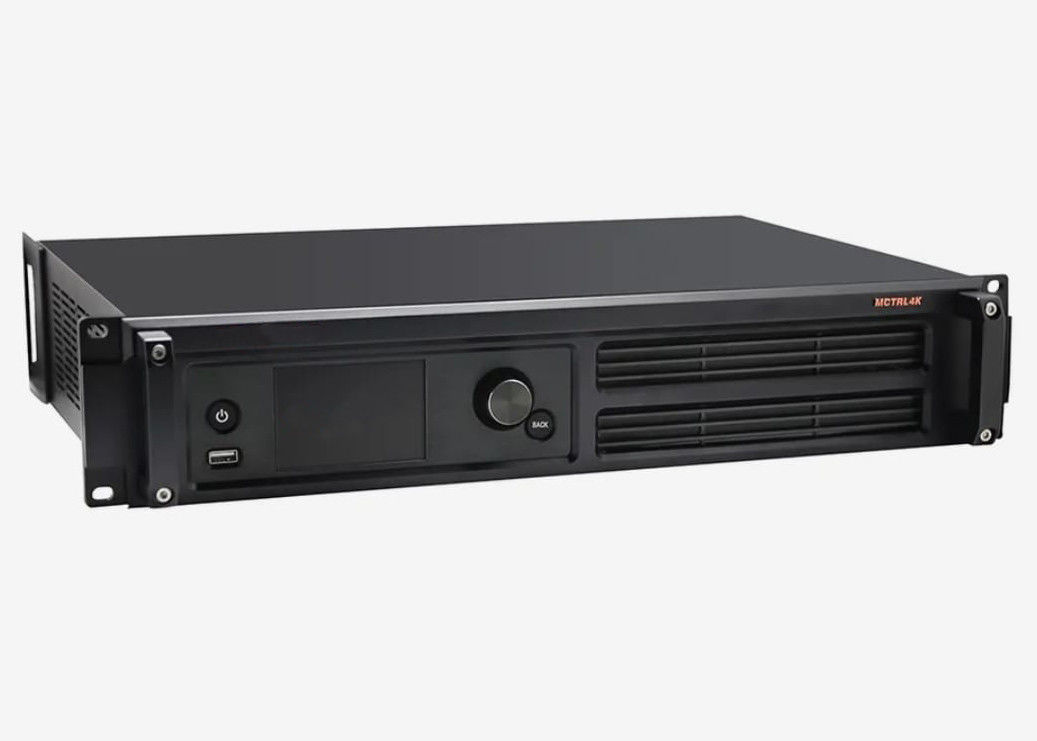

CE MCTRL4K นำ แสดง วิดีโอโปรเซสเซอร์ เครื่องควบคุม ความดันเข้า 240V
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | OEM, No brand, customizable |
| ได้รับการรับรอง: | CE, RoHS, 3C |
| หมายเลขรุ่น: | ข้อมูลจำเพาะคอนโทรลเลอร์จอแสดงผล นำ MCTRL4K |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| รายละเอียดการบรรจุ: | บรรจุกล่องกระดาษ |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 1,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อสินค้า: | ข้อมูลจำเพาะคอนโทรลเลอร์จอแสดงผล นำ MCTRL4K | ความดันทางเข้า: | ไฟฟ้ากระแสสลับ 100 โวลต์~240 โวลต์-50/60 เฮิร์ตซ์ |
|---|---|---|---|
| อุณหภูมิ: | -20°C ถึง +70°C | ความชื้น: | 10% RH ถึง 90% RH ไม่ควบแน่น |
| ขนาด: | 482.6 มม. × 372.0 มม. × 88.1 มม | น้ําหนัก: | 4.6 กก |
| เน้น: | เครื่องประมวลภาพจอ นำ CE,เครื่องประมวลภาพจอ นำ ขนาด 240V |
||
รายละเอียดสินค้า
ข้อมูลจำเพาะคอนโทรลเลอร์จอแสดงผล นำ MCTRL4K
ประวัติบริษัท
เราคือ HK Brilliance Tech Co., LTD.สำนักงานใหญ่ของเราตั้งอยู่ที่ฮ่องกง ประเทศจีน;และโรงงานของเราตั้งอยู่ที่เซินเจิ้นและกวางโจวประเทศจีนเรามีประสบการณ์การผลิตมากกว่า 10 ปีเรามีตัวเลือกมากมายสำหรับรุ่นของผลิตภัณฑ์ประเภทนี้ และเราสนับสนุนการปรับแต่งผลิตภัณฑ์ แบรนด์ และโลโก้
ผลิตภัณฑ์ของเราสนุกกับการขายอย่างรวดเร็วทั่วโลกเรามีขั้นตอนและขั้นตอนมากกว่า 3 ขั้นตอนในการตรวจสอบคุณภาพและระบบประกันคุณภาพผลิตภัณฑ์แต่ละชิ้นจะรับประกันการทดสอบประสิทธิภาพขั้นสุดท้ายนานกว่า 48 ชั่วโมงด้วยคุณภาพที่ดี ลูกค้าจึงให้ชื่อเสียงที่ดีต่อผลิตภัณฑ์ของเราเสมอ
เปลี่ยน ประวัติศาสตร์
| เวอร์ชันเอกสาร | วันที่วางจำหน่าย | คำอธิบาย |
| เวอร์ชัน 1.2.0 | 04-04-2022 |
.เพิ่มฟังก์ชั่นการสลับจาก RGB ที่จำกัดเป็น RGB เต็มรูปแบบ .เพิ่มฟังก์ชันชดเชยเฟส |
| เวอร์ชัน 1.1.1 | 2020-07- 18 | .ปรับเนื้อหาและรูปแบบของเอกสารให้เหมาะสม |
| เวอร์ชัน 1.1.0 | 2019-09-04 |
.เพิ่มฟังก์ชั่น 3D .เพิ่มฟังก์ชันเวลาแฝงต่ำ .เพิ่มฟังก์ชันการปรับแกมมาเฉพาะสำหรับ RGB .เพิ่มโหมด HLG .เพิ่มฟังก์ชันการตั้งค่าความลึกบิตของแหล่งอินพุตบนคอมพิวเตอร์ควบคุม .เพิ่มฟังก์ชันการนำเข้า EDID แบบกำหนดเอง .เพิ่มการรองรับอัตราเฟรม 25Hz .เพิ่มประสิทธิภาพ HDR10 โดยการเพิ่มการปรับโหมดโทนสีเทาต่ำ |
| เวอร์ชัน 1.0.0 | 26-09-2019 |
เปิดตัวครั้งแรก
|
การแนะนำ
การรับรอง
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
คุณสมบัติ
.ขั้วต่ออินพุตที่หลากหลาย
- 1x DP 1.2
- 1x HDMI 2.0
- 2x DL-DVI
.พอร์ต Neutrik Gigabit Ethernet 16 พอร์ต และพอร์ตออปติคัล 4 พอร์ต
สำหรับอินพุต DP/HDMI ความสามารถในการโหลดสูงสุดคือ 8,800,000 พิกเซล
สำหรับอินพุต DVI ความสามารถในการโหลดสูงสุดคือ 8,300,000 พิกเซล
ความสูงหรือความกว้างเอาต์พุตสูงสุดของ MCTRL4K เดียวคือ 7680 พิกเซล
.อินพุตความลึกบิตสูง: 8 บิต/10 บิต/12 บิต
.ฟังก์ชั่น HDR
รองรับ HDR10 และ HLG
MCTRL4K สามารถทำงานร่วมกับการ์ดรับได้
ที่รองรับ HDR เพื่อปรับปรุงภาพอย่างมาก
คุณภาพของจอแสดงผล นำเสนอภาพที่คมชัดยิ่งขึ้น
ภาพที่มีรายละเอียด
.3 มิติ
MCTRL4K สามารถทำงานร่วมกับตัวส่งสัญญาณ 3D ได้
EMT200 และแว่น 3D ช่วยให้คุณ
สัมผัสประสบการณ์เอฟเฟกต์การแสดงผล 3 มิติ
.การปรับแกมมาส่วนบุคคล
สำหรับอินพุต 10 บิตหรือ 12 บิต ฟังก์ชันนี้สามารถทำได้
ปรับแกมมาสีแดง แกมมาสีเขียว และแกมมาสีน้ำเงินทีละรายการ เพื่อควบคุมความไม่สม่ำเสมอของภาพในสภาวะระดับสีเทาต่ำและสีขาวได้อย่างมีประสิทธิภาพ
การชดเชยความสมดุลทำให้ได้ภาพที่สมจริงยิ่งขึ้น
.RGB จำกัดไว้ที่ RGB เต็ม
ฟังก์ชันนี้จะแปลงสีโดยอัตโนมัติ
ช่วงของแหล่งสัญญาณอินพุตจาก RGB ที่จำกัดไว้ที่ RGB เต็ม เพื่อแสดงสีดำธรรมชาติในสภาวะระดับสีเทาต่ำ
.เวลาแฝงต่ำ
เมื่อเวลาแฝงต่ำและการซิงค์แหล่งอินพุตอยู่
และตู้เชื่อมต่อในแนวตั้ง การหน่วงเวลาระหว่างแหล่งอินพุตและการ์ดรับสามารถลดลงเหลือเพียงเฟรมเดียว
.อินพุตที่มีอัตราเฟรมทศนิยม
ปรับเป็น 23.98/29.97/47.95/59.94/71.93/119.88
เฮิรตซ์
.ความสว่างระดับพิกเซลและการปรับเทียบสี
.อินพุตความละเอียดสูงพิเศษ
รองรับการตั้งค่าความละเอียดสูงพิเศษด้วย NVIDIA
กราฟิกการ์ด
.การกำหนดค่าหน้าจอบนเว็บ
.เรียงซ้อนสูงสุด 10 MCTRL4K ยูนิต
ตาราง 1-1 ข้อจำกัดเกี่ยวกับฟังก์ชัน
| การทำงาน | ข้อจำกัด |
ซึ่งกันและกัน พิเศษ การทำงาน |
| เอชดีอาร์ |
.รองรับแหล่งอินพุต HDMI 10 บิตเท่านั้น .ความสามารถในการโหลดของพอร์ตอีเทอร์เน็ตแต่ละพอร์ตลดลงครึ่งหนึ่ง .ต้องทำงานร่วมกับการ์ดรับสัญญาณที่รองรับ HDR |
นา |
| 3 มิติ |
.เมื่อแหล่งอินพุตเป็น DVI, DVI1 จะโหลดรูปภาพสำหรับตาซ้าย และ DVI2 จะโหลดรูปภาพสำหรับตาขวา .เมื่อเปิดใช้งานการกำหนดค่าหน้าจอขั้นสูง จะไม่รองรับฟังก์ชัน 3D .ความสามารถในการโหลดของพอร์ตอีเทอร์เน็ตแต่ละพอร์ตลดลงครึ่งหนึ่ง |
เวลาแฝงต่ำ |
| เวลาแฝงต่ำ |
.รองรับแหล่งอินพุต HDMI และ DP เท่านั้น .พอร์ตอีเทอร์เน็ตแต่ละพอร์ตต้องโหลดตู้ในแนวตั้ง |
3D, เจนล็อค |
รูปร่าง
แผงด้านหน้า
ตาราง 1-2 ปุ่มและขั้วต่อ
| เลขที่ | ปุ่ม/ขั้วต่อ | คำอธิบาย |
| 1 | ปุ่มเปิด/ปิด | เปิดหรือปิดอุปกรณ์ |
| 2 | ยูเอสบี | เชื่อมต่อกับไดรฟ์ USB |
| 3 | หน้าจอแอลซีดี | แสดงสถานะอุปกรณ์ เมนู เมนูย่อย และข้อความ |
| 4 | ลูกบิด | เลือกเมนู ปรับพารามิเตอร์ และยืนยันการทำงาน |
| 5 | กลับ | กลับไปที่เมนูก่อนหน้าหรือออกจากการทำงานปัจจุบัน |
แผงด้านหลัง
| ประเภทตัวเชื่อมต่อ | ชื่อตัวเชื่อมต่อ | คำอธิบาย |
| ป้อนข้อมูล | ดีพี 1.2 |
1x ดีพี 1.2 .ความละเอียดสูงสุดที่รองรับ: 4096×2160@60Hz ความละเอียดขั้นต่ำที่รองรับ: 640×480@24Hz .รองรับความละเอียดที่กำหนดเอง ความกว้างสูงสุด: 7680 พิกเซล (7680×1080@60Hz) ความสูงสูงสุด: 7680 พิกเซล (1080×7680@60Hz) .รองรับ HDCP 1.3 .ความละเอียดมาตรฐานที่รองรับ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)เฮิร์ตซ์ 1440×900@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)เฮิร์ตซ์ 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1920×1200@(24/25/30 /48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 2560×1600@ (24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 3840×1080@(24/25/30/48/50/60/72/75/85/100/120 )เฮิร์ตซ์ 3840×2160@(24/25/30/48/50/60)เฮิร์ตซ์ .ไม่รองรับแหล่งอินพุตแบบอินเทอร์เลซ |
| HDMI2.0 |
1x HDMI 2.0 .ความละเอียดสูงสุดที่รองรับ: 4096×2160@60Hz ความละเอียดขั้นต่ำที่รองรับ: 800×600@30Hz .รองรับความละเอียดที่กำหนดเอง ความกว้างสูงสุด: 7680 พิกเซล (7680×1080@60Hz) ความสูงสูงสุด: 7680 พิกเซล (1080×7680@60Hz) .รองรับ HDCP 1.4 และ HDCP 2.2 .ความละเอียดมาตรฐานที่รองรับ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1440×900@(24/25/30/48/50/60/72/75/85 /100/120)เฮิร์ตซ์ |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1920×1080@(24/25/30/48/50/60/72/75/85 /100/120)เฮิร์ตซ์ 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1920×2160@(24/25/30/48/50/60 /72/75/85/100/120)เฮิร์ตซ์ 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 2560×1600@(24/25/30 /48/50/60/72/75/85/100/120)เฮิร์ตซ์ 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 3840×2160@ (24/25/30/48/50/60)เฮิร์ตซ์ .ไม่รองรับแหล่งอินพุตแบบอินเทอร์เลซ |
||
|
ดูอัล DVI-D1 ดูอัล DVI-D2 |
2x DL-DVI .แต่ละตัวมีความละเอียดสูงสุด 3840×1080@60Hz และความละเอียดขั้นต่ำ 800×600@30Hz .รองรับความละเอียดที่กำหนดเอง ความกว้างสูงสุด: 3840 พิกเซล (3840×1080@60Hz) ความสูงสูงสุด: 3840 พิกเซล (800×3840@60Hz) .ความละเอียดมาตรฐานที่รองรับ: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)เฮิร์ตซ์ 1440×900@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)เฮิร์ตซ์ 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)เฮิร์ตซ์ 1920×1200@(24/25/30 /48/50/60/72/75/85/100)เฮิร์ตซ์ 1920×2160@(24/25/30/48/50/60)เฮิร์ตซ์ 2560×1600@(24/25/30/48/50/60)เฮิร์ตซ์ 3840×1080@(24/25/30/48/50 /60)เฮิร์ตซ์ 3840×2160@(24/25/30)เฮิร์ตซ์ .ไม่รองรับแหล่งอินพุตแบบอินเทอร์เลซ |
|
| เอาท์พุต | 1~16 |
พอร์ตอีเธอร์เน็ตกิกะบิต Neutrik (NE8FBH) 16x .ความจุสูงสุดของพอร์ตเดียว: สำหรับแหล่งอินพุต 8 บิต: 650,000 พิกเซล สำหรับแหล่งอินพุต 10 บิต/12 บิต: 320,000 พิกเซล .ไม่รองรับเอาต์พุตเสียง .รองรับการสำรองระหว่างพอร์ตอีเธอร์เน็ต |
|
OPT1~OPT4 |
พอร์ตออปติคอล 4x10G .OPT1 ส่งข้อมูลของพอร์ต Ethernet 1 ถึง 8 .OPT2 ส่งข้อมูลของพอร์ต Ethernet 9 ถึง 16 .OPT3 เป็นช่องทางที่ซ้ำกันของ OPT1 .OPT4 เป็นช่องทางที่ซ้ำกันของ OPT2 |
|
| ควบคุม | อีเธอร์เน็ต | เชื่อมต่อกับคอมพิวเตอร์ควบคุม |
|
USB เข้า-ออก |
.ใน: 1x USB 2.0 (Type-B) พอร์ตอินพุตสำหรับหน่วย MCTRL4K แบบเรียงซ้อน หรือเชื่อมต่อกับพีซีเพื่อแก้ไขจุดบกพร่อง .ออก: 1x USB 2.0 (Type-A) พอร์ตเอาต์พุตสำหรับยูนิต MCTRL4K แบบเรียงซ้อน |
| สามารถเรียงซ้อนได้สูงสุด 10 ยูนิต | ||
|
เจนล็อค อิน- วนซ้ำ |
ขั้วต่อสัญญาณซิงค์ รองรับ Bi-level, Tri-level และ Blackburst .ใน: ขั้วต่ออินพุต Genlock .LOOP: ขั้วต่อเอาต์พุตลูป Genlock |
|
| พลัง | กระแสสลับ 100 โวลต์~240 โวลต์-50/60 เฮิรตซ์ | |
หมายเหตุ:
เมื่อแหล่งอินพุตเป็น HDMI หรือ DP จะสามารถแยกวิเคราะห์อินพุตความละเอียดบังคับ 144 Hz จากอุปกรณ์ส่วนหน้าได้ในสถานการณ์นี้ ความสามารถในการโหลดจะลดลงครึ่งหนึ่ง
สินค้านี้สามารถวางได้ในแนวนอนเท่านั้นห้ามติดตั้งในแนวตั้งหรือกลับหัว
ขนาด
ความคลาดเคลื่อน: ±0.3 หน่วย: มม
ข้อมูลจำเพาะ
|
ไฟฟ้า พารามิเตอร์ |
แรงดันไฟฟ้าขาเข้า | กระแสสลับ 100 โวลต์~240 โวลต์-50/60 เฮิรตซ์ |
|
กำลังไฟพิกัด การบริโภค |
30 วัตต์ | |
|
การดำเนินงาน สิ่งแวดล้อม |
อุณหภูมิ | -20°ซ ถึง +60°ซ |
| ความชื้น | 10% RH ถึง 90% RH ไม่มีการควบแน่น | |
|
พื้นที่จัดเก็บ สิ่งแวดล้อม |
อุณหภูมิ | -20°ซ ถึง +70°ซ |
| ความชื้น | 10% RH ถึง 90% RH ไม่มีการควบแน่น | |
|
ทางกายภาพ ข้อมูลจำเพาะ |
ขนาด | 482.6 มม. × 372.0 มม. × 88.1 มม |
| น้ำหนัก | 4.6 กก | |
|
ข้อมูลการบรรจุ |
กระเป๋าใส่ | 530 มม. × 420 มม. × 193 มม |
|
กล่องอุปกรณ์เสริม |
405 มม. × 290 มม. × 48 มม เครื่องประดับ: .สายไฟ 1 เส้น .1x สายอีเธอร์เน็ต .1x สายยูเอสบี .1x สาย HDMI .1x DP สายเคเบิล |
|
| กล่องบรรจุ | 550 มม. × 440 มม. × 210 มม |
แหล่งที่มาของวิดีโอ ลักษณะเด่น
| ขั้วต่ออินพุต | คุณสมบัติ | ||
| ความลึกบิต | อัตราการสุ่มตัวอย่าง | ความละเอียดอินพุตสูงสุด | |
| HDMI2.0 | 8 บิต |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz (ตั้งค่าผ่านกราฟิกการ์ด NVIDIA) |
| 10 บิต/12 บิต |
RGB 4:4:4 YCbCr 4:4:4 |
3840×1080@60Hz | |
|
YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz (ตั้งค่าผ่านกราฟิกการ์ด NVIDIA) | ||
| ดีพี 1.2 | 8 บิต |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
4096×2160@60Hz (ตั้งค่าผ่านกราฟิกการ์ด NVIDIA) |
| 10 บิต/12 บิต | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr 4:4:4 | |||
| YCbCr 4:2:2 | 4096×2160@60Hz (ตั้งค่าผ่านกราฟิกการ์ด NVIDIA) | ||
| DVI ดูอัลลิงค์ | 8 บิต |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
3840×1080@60Hz
|
หมายเหตุและข้อควรระวัง
หมายเหตุสำหรับ แบตเตอรี่
.แบตเตอรี่ไม่ได้ตั้งใจที่จะเปลี่ยน
.การกำจัดแบตเตอรี่ลงในกองไฟหรือเตาอบร้อน หรือการบดหรือตัดแบตเตอรี่ด้วยเครื่องจักร อาจส่งผลให้เกิดการระเบิดได้
.การทิ้งแบตเตอรี่ไว้ในสภาพแวดล้อมโดยรอบที่มีอุณหภูมิสูงมากอาจส่งผลให้เกิดการระเบิดหรือการรั่วไหลของของเหลวหรือก๊าซไวไฟ
.แบตเตอรี่ที่ได้รับแรงดันอากาศต่ำมากอาจส่งผลให้เกิดการระเบิดหรือการรั่วไหลของของเหลวหรือก๊าซไวไฟ
เอฟซีซี คำเตือน
การเปลี่ยนแปลงหรือแก้ไขใด ๆ ที่ไม่ได้รับอนุมัติอย่างชัดแจ้งจากฝ่ายที่รับผิดชอบในการปฏิบัติตามข้อกำหนดอาจทำให้สิทธิ์ในการใช้งานอุปกรณ์ของผู้ใช้เป็นโมฆะ
อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCCการทำงานอยู่ภายใต้เงื่อนไขสองประการต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์
หมายเหตุ: อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส A ตามส่วนที่ 15 ของกฎ FCCขีดจำกัดเหล่านี้ได้รับการออกแบบเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานอุปกรณ์ในสภาพแวดล้อมเชิงพาณิชย์อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคู่มือการใช้งาน อาจก่อให้เกิดอันตรายได้
การรบกวนการสื่อสารทางวิทยุการใช้งานอุปกรณ์นี้ในพื้นที่อยู่อาศัยมีแนวโน้มที่จะก่อให้เกิดการรบกวนที่เป็นอันตราย ในกรณีนี้ผู้ใช้จะต้องแก้ไขการรบกวนด้วยค่าใช้จ่ายของตนเอง
คนอื่น
นี่คือผลิตภัณฑ์คลาส Aในสภาพแวดล้อมภายในบ้าน ผลิตภัณฑ์นี้อาจทำให้เกิดการรบกวนทางวิทยุ ในกรณีนี้ผู้ใช้อาจต้องใช้มาตรการที่เหมาะสม
สินค้านี้สามารถวางได้ในแนวนอนเท่านั้นห้ามติดตั้งในแนวตั้งหรือกลับหัว
